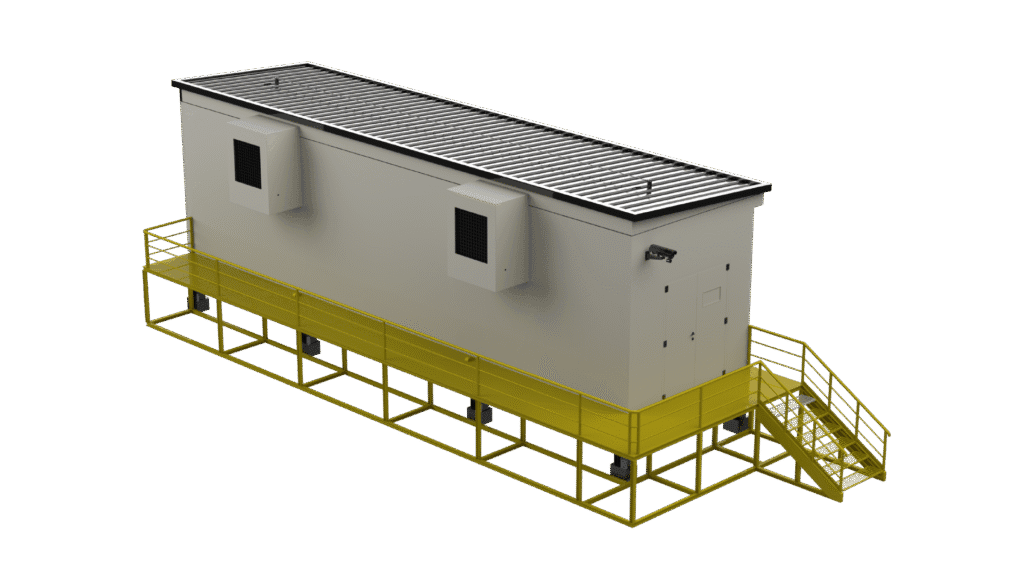

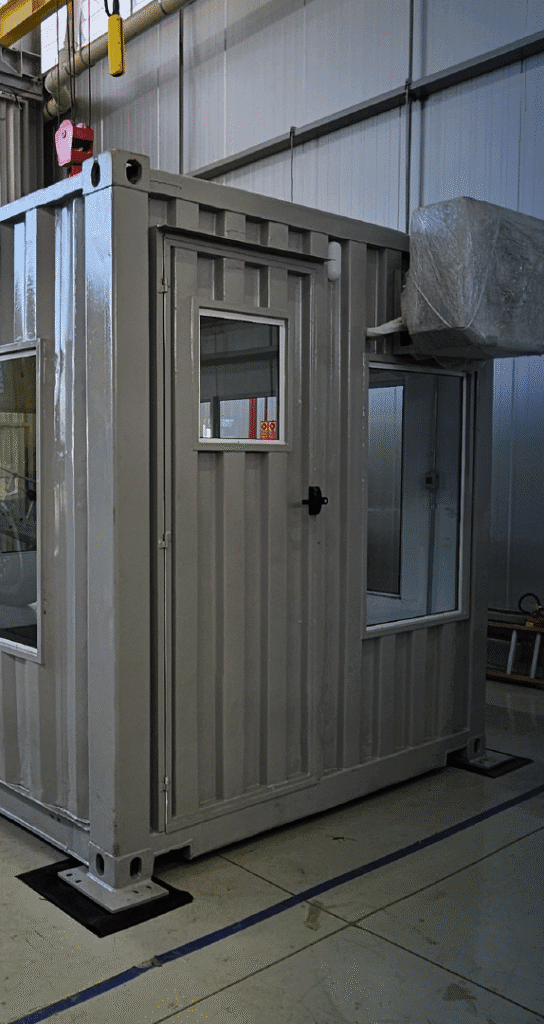

Um Eletrocentro é uma solução avançada para distribuição e controle de energia elétrica, composta por uma estrutura modular que integra painéis, sistemas de automação e proteção, conforme descrito pela DBTEC. Imagine os transtornos de uma instalação elétrica tradicional: demora, riscos de falhas e altos custos operacionais, esse é o caos que os Eletrocentros eliminam. Eles oferecem segurança, eficiência e adaptação a grandes projetos, como plantas industriais e subestações, transformando a gestão de energia em algo simples e confiável.
A DBTEC oferece uma ampla gama de eletrocentros para diversas aplicações, incluindo:
E-Houses: Estruturas modulares que abrigam equipamentos elétricos.
Salas Elétricas: Ambientes controlados para a instalação de painéis elétricos e outros equipamentos.
Switch Houses: Casas de chaveamento para sistemas de distribuição elétrica.
Eletrocentro Solar: Soluções específicas para instalações solares.
Subestação Móvel: Unidades móveis para distribuição de energia.
Centro de Automação: Ambientes controlados para sistemas de automação.
Subestação Auxiliar: Unidades auxiliares para suporte a subestações principais.
Sala de Telecom: Ambientes para equipamentos de telecomunicação.
Data Center: Unidades especializadas para abrigar equipamentos de TI e redes.
COMPOSIÇÃO TÍPICA
| Centro de Controle de Motores (CCMs) em Baixa e Média Tensão;
| Conjuntos de Controle e Manobra em Média Tensão;

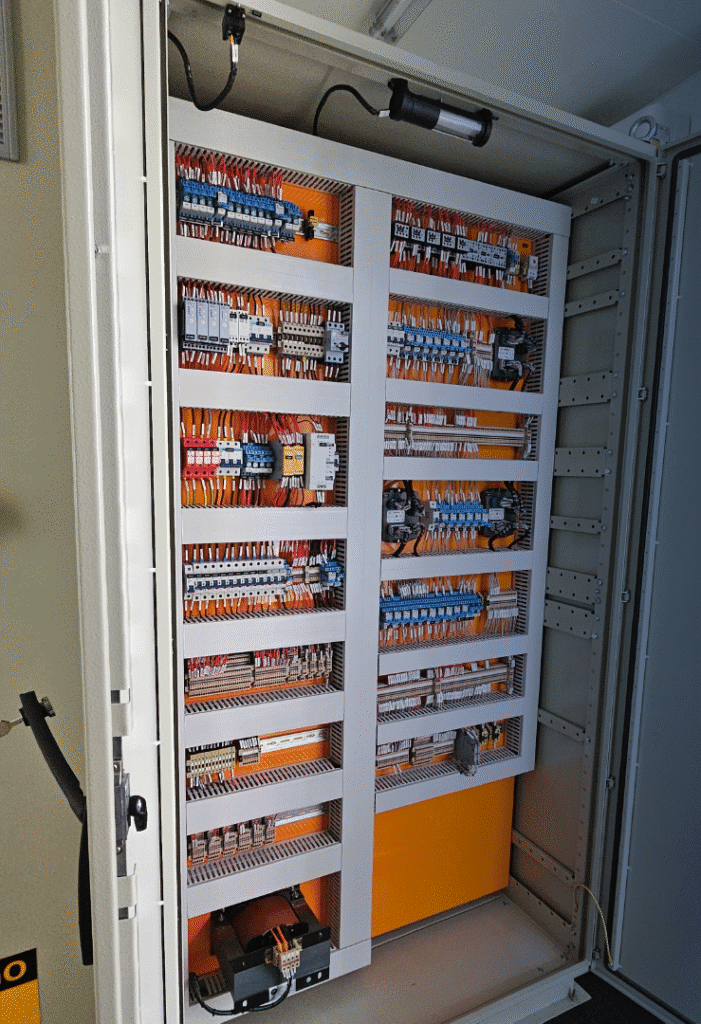

| Painéis de Controle e Relés de Proteção;
| Painéis Serviços Auxiliares;
| Load Center;
| Retificadores e Banco de Baterias;
| Nobreaks (UPSs);
| Transformadores a Seco e a Óleo;
| Inversores de Frequência e Soft-starters de Baixa e Média Tensão;
| Sistema de Automação, Estações de Supervisão e Controle;
| Sistema de Ar Condicionado e Pressurização;
|Sistema de Detecção, Alarme e Combate a Incêndio;
| Sistema de Controle de Acesso;
| Sistema de CFTV;
| CLP e Redes de Campo;
| Duto de Barras;

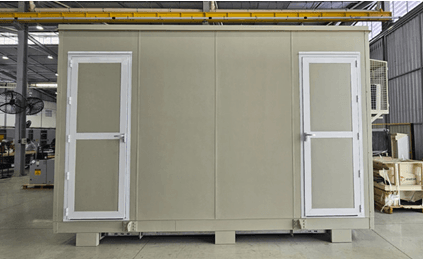

| Fechamento lateral composto por paredes tipo sanduiche;
| Perfis UDC simples Aço SAE 1020;
| Perfis Z dobrados em Aço SAE 1020;
| Enchimento com espuma poliuretano injetada (PUR) ou similar
| Sistema de contorno de base composto por Perfis U enrijecido em Aço SAE 1020;
| Travessas de base compostas por Perfis UDC enrijecido em Aço SAE 1020;
| Vigas W200.
– – – – – – – – – – – – – – – – – – – – – – -|

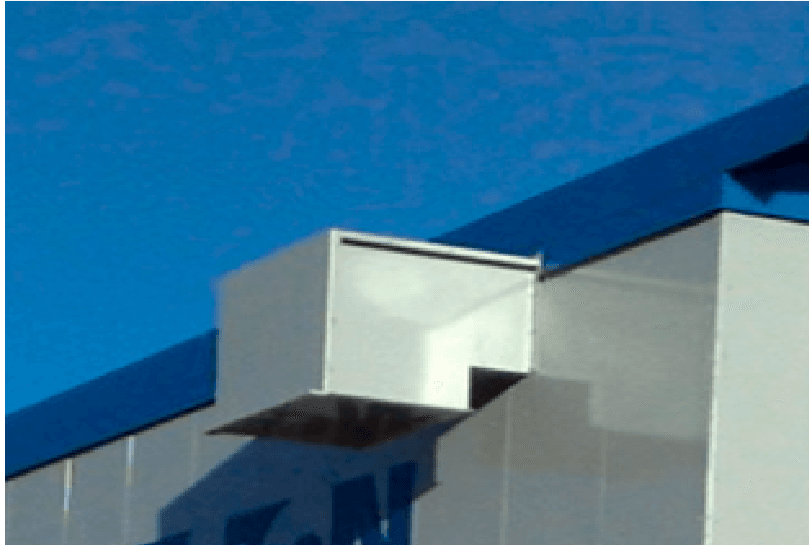

| Cobertura com inclinação modulares conforme necessidade;
| Estrutura em Perfis UDC simples em Aço SAE 1020;
| Estrutura em Perfis M dobrado em Aço SAE 1020;
| Teto tipo sanduiche com chapa galvanizada;
| Enchimento com espuma de poliuretano injetada (PUR) ou similar;
| Infraestrutura para escoamento de água pluvial e Drenos do ar condicionado (calhas externas e tubos de descida d’água).
– – – – – – – – – -|

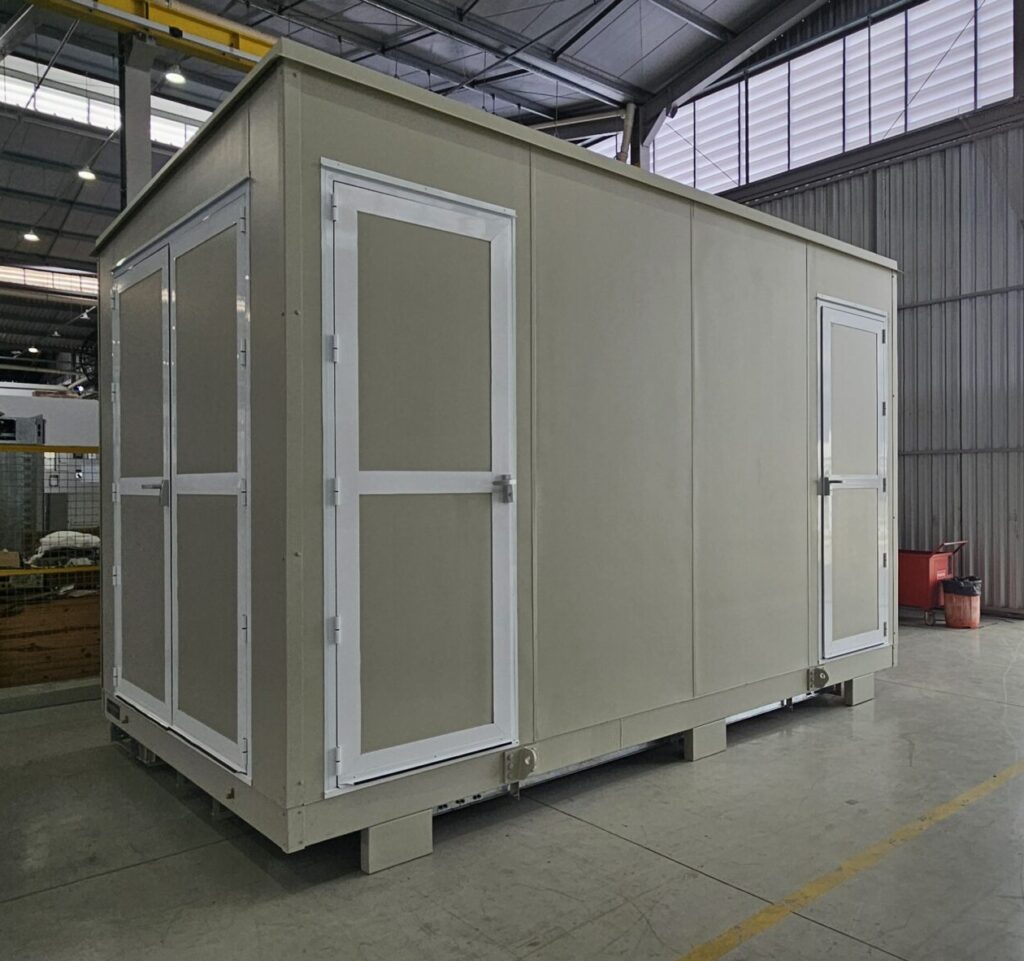

| Estrutura tipo sanduiche acabamento externo e interno em chapa galvanizada;
| Estrutura em alumínio anodizado 42;
| Enchimento com espuma poliuretano injetada (PUR) ou similar;

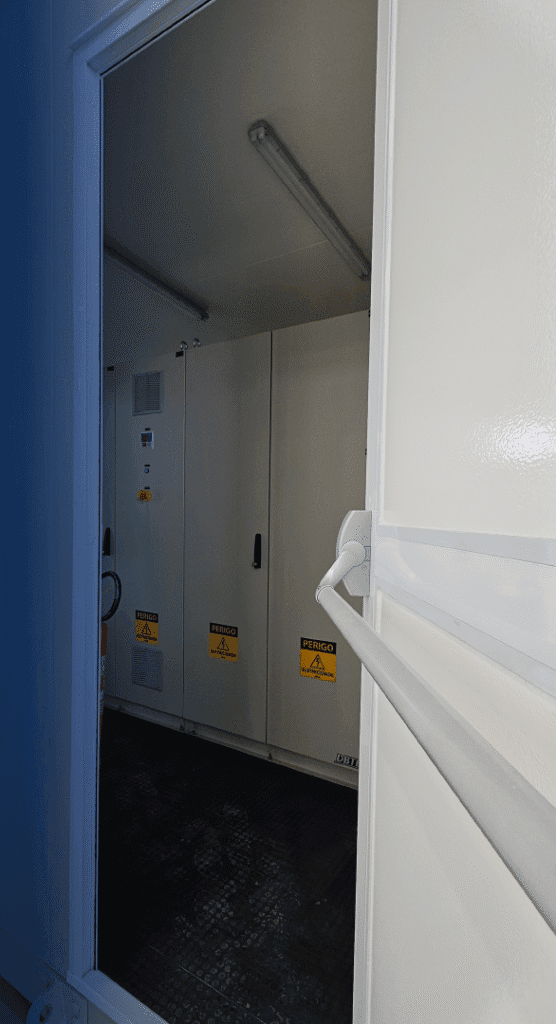

| Fechadura com acionamento anti-pânico
– – – – – – – – – – – – – – – – – – – – – -|
|
|
|
|

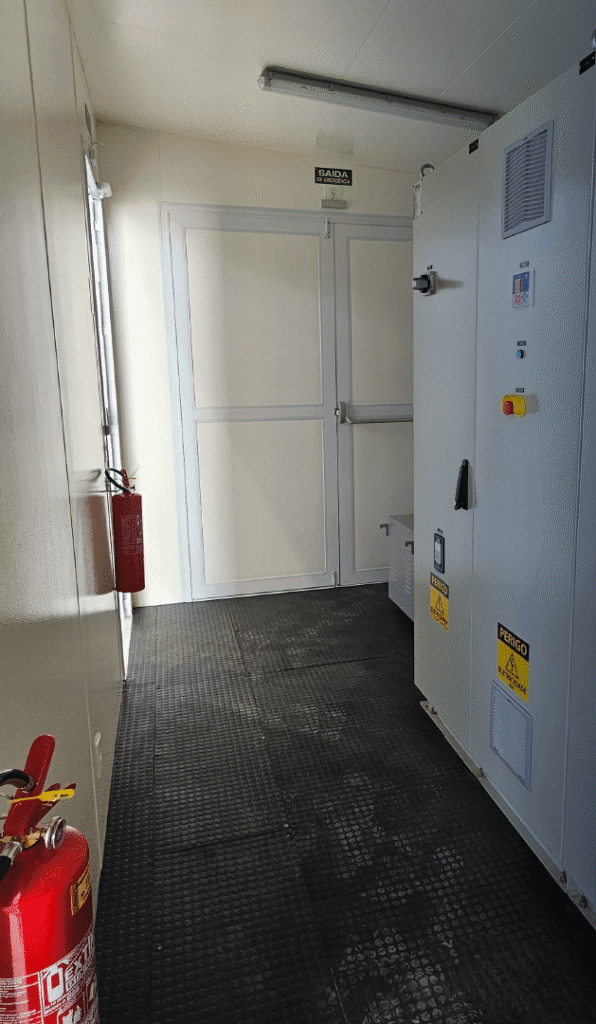

|Piso composto por chapas xadrez de Aço SAE 1010 ou similar coberto com material
antiderrapante e resistente a movimentação de painéis e equipamentos;

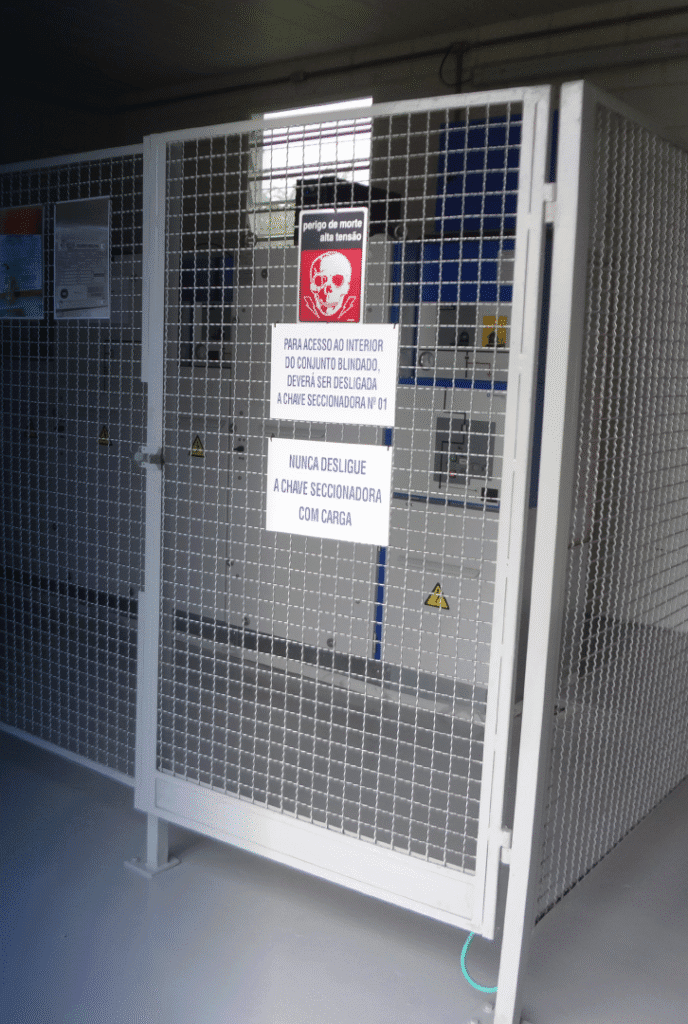

|Tapete de borracha em conformidade com as normas a frente dos cubículos de média
tensão;
|Elevação do piso com alturas modulares para facilitar a infraestrutura de cablagem
interna
(CÚBICULOS MT)
|Sistema de ancoragem para instalação de linha de vida, garantindo um acesso rápido e seguro ao telhado/cobertura; Incluindo projeto e dimensionamento com recolhimento de ART.
|Sistema de Proteção contra Descarga Atmosférica, calculado e projetado em conformidade com as normas, adotando o próprio telhado/cobertura como captor natural, podendo optar pela utilização do método Franklin ou eletrogeométrico.

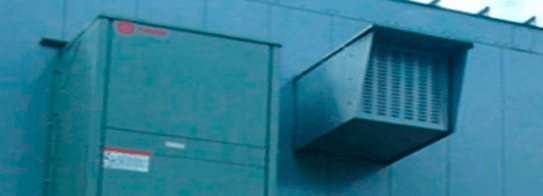

|Montagem, instalação e fornecimento do sistema de ar condicionado (HVAC). Projetado para atender uma condição de temperatura adequada para o bom funcionamento dos equipamentos e bem estar das pessoas, considerando a dimensão de projeto do Eletrocentro, dissipação térmica dos equipamentos, condições climáticas do local de instalação e a quantidade de pessoas dentro do Eletrocentro. A critério do projeto poderão ser fornecidos a redundância de sistemas, automação e integração com sistema de perfeito detecção e alarme de incêndio, garantindo o funcionamento dos equipamentos e proporcionando elevada confiabilidade operacional.

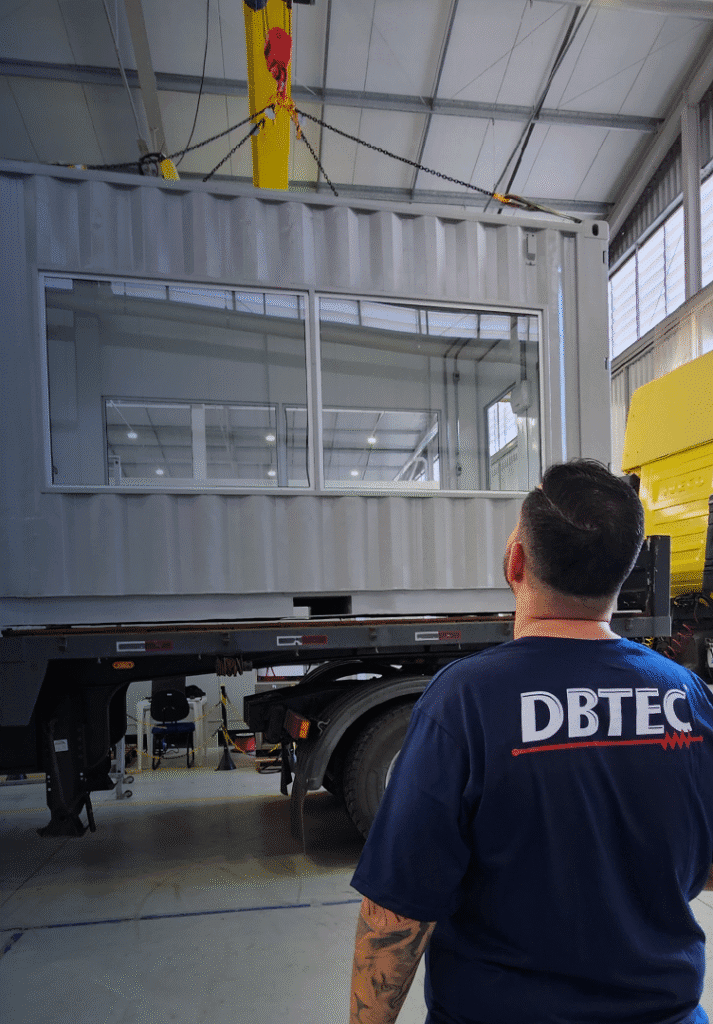

| O cálculo estrutural é realizado através dos inputs dos dados e parâmetros iniciais, obtendo-se os esforços e deformações a que a estrutura do Eletrocentro estará exposta durante o seu transporte, içamento e em seu local de instalação. Para o projeto e cálculo estrutural do Eletrocentro são considerados os parâmetros:
|Número de apoios sobre os quais o eletrocentro será
instalado;
| Peso próprio do Eletrocentro;
| Peso e posição dos equipamentos no interior do
Eletrocentro;
| Carga do vento;
| Condição de abalo sísmico (se aplicável).
| Plano de pintura elaborado conforme norma ISO 12944-5, e alinhado às demandas de cada projeto e instalação, seu uso e operação, atendendo a necessidade de cada projeto, maximizando sua durabilidade e otimizando seu custo-benefício.
| O Sistema de Detecção e Alarme de Incêndio é fornecido conforme necessidades e especificações do projeto, podendo ser interligado ao Sistema de Controle HVAC, possibilitando um combate de incêndio mais rápido e eficiente, minimizando danos.
| Centrais de Alarme;
| Detectores de Fumaça;
| Detectores de Calor;
| Acionadores Manuais;
| Sinalizadores Audiovisuais;
| Extintores Portáteis.
✰ Co2
✰ FM200
✰NOVEC 1230
✰ Aerossol
✰ ECARO25
| Montagem instalação e fornecimento do sistema de iluminação e tomadas internas e externas ao Eletrocentro;
| Luminárias Herméticas IP-65, com Lâmpadas LED;
| Refletores externos;
| Painel Elétrico para alimentação de todos os sistemas auxiliares (HVAC, SDACI, Iluminação, Tomadas);
| Projeto e cálculo luminotécnico no interior do Eletrocentro.
| Os sistemas de Controle de Acesso e CFTV poderão ser oferecidos como opcional ao projeto conforme necessidade do projeto. O sistema é composto por um painel de controle, leitora de acesso, fechadura eletromagnética e sensores de porta. Este sistema ainda permite a integração com o sistema de controle da planta do cliente em conjunto com o CFTV para permitir o controle preciso pela equipe de segurança patrimonial.
| São fornecidos opcionalmente de acordo com a necessidade do projeto para atender as necessidades de acesso de pessoas e equipamentos ao interior da sala, assim como possibilitar acesso as áreas de inspeção e manutenção de equipamentos.
O cliente será avisado e/ou convocado com antecedência mínima de 10 dias da
data de realização dos ensaios de rotina, para que seja programada a visita de seus
técnicos e engenheiros na fábrica da DBTEC.

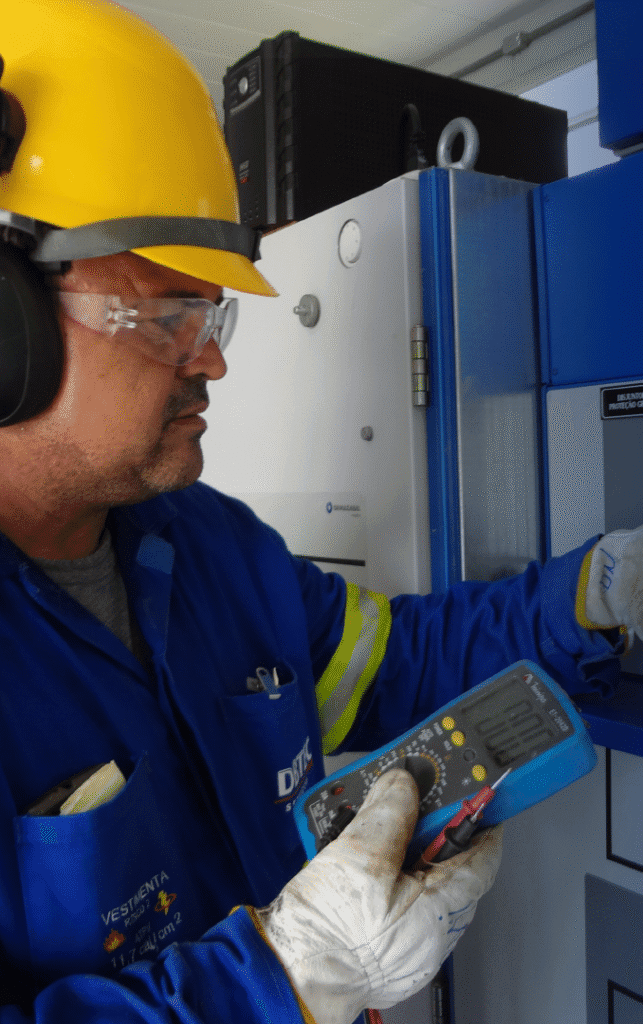

| Inspeção visual e dimensional;
| Continuidade elétrica;
| Resistência de isolamento;
| Tensão aplicada;
| Teste de rotina dos equipamentos que integram o sistema,
conforme normas aplicáveis;
| Teste funcional do conjunto completo (painéis elétricos, sistema
de iluminação, HVAC, SDAI, instalação elétrica interna, etc.);
| Testes de rotina previstos nas NBRs de painéis de média e baixa
tensão;
| Inspeção dos processos de solda por líquido penetrante (se
aplicável);
| Inspeção de pintura por teste de aderência e camada de pintura;
APLICAÇÕES - Ideal para ambientes:
Os eletrocentros da DBTEC representam o auge da confiabilidade e eficiência em soluções modulares para infraestrutura elétrica. Projetados para atender às mais exigentes normas de qualidade e segurança, esses produtos garantem a continuidade e segurança das operações em diversos setores.
Os eletrocentros da DBTEC passam por rigorosos ensaios em fábrica para garantir a confiabilidade e segurança:
Inspeção Visual e Dimensional: Verificação das dimensões e integridade física.
Testes de Continuidade Elétrica e Resistência de Isolamento: Assegurando a eficiência elétrica.
Teste Funcional Completo: Avaliação do conjunto completo de painéis elétricos, sistemas de iluminação, HVAC e SDACI.
Inspeção de Solda e Pintura: Testes de aderência e camada de pintura para garantir durabilidade.
Os eletrocentros da DBTEC são ideais para uma variedade de aplicações, incluindo:
Indústrias: Garantindo a operação contínua e eficiente de plantas industriais.
Aeroportos: Proporcionando energia confiável e estável para grandes instalações aeroportuárias.
Subestações: Melhorando a estabilidade e eficiência na distribuição de energia.
Centros Comerciais: Assegurando um fornecimento de energia ininterrupto para grandes complexos comerciais.
